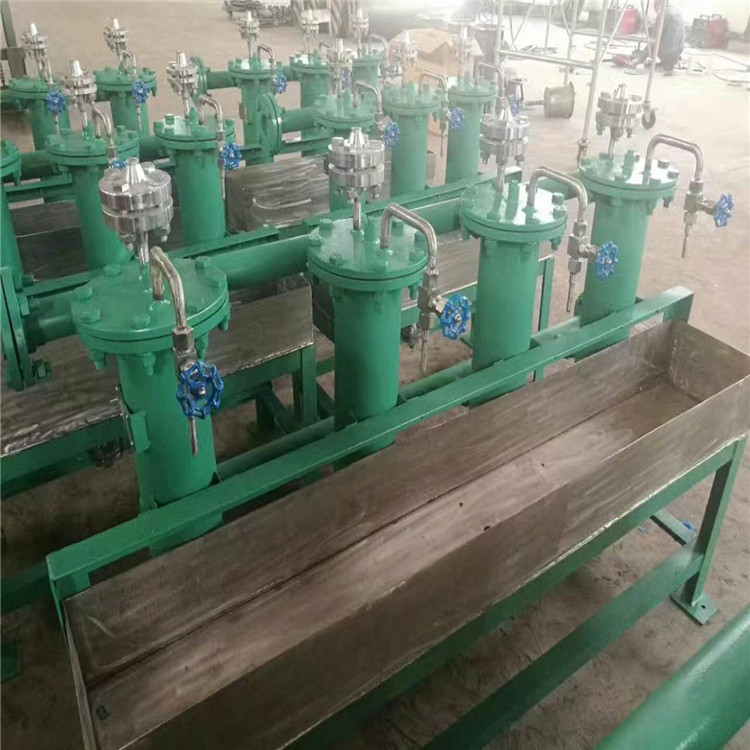

冷卻水箱的頂部設有與法蘭蓋相連接的盤管口，法蘭蓋上設有孔，冷卻盤管的中部設置于冷卻水箱內，冷卻盤管的出口端及入口端分別穿過孔延伸至冷卻水箱外，其中，冷卻盤管的入口與鍋爐相連通，冷卻盤管的出口位于匯流槽的正上方，冷卻盤管中的水通過冷卻盤管的出口流入?yún)R流糟內，匯流槽的底部連通有排水管；所述冷卻水箱的底部設有入水口，入水管道的出口與冷卻水箱的入水口相連通；冷卻水箱的頂部還設有出水口，出水管道的入口與冷卻水箱的出水口相連通。

　　取樣冷卻器用于鍋爐房或發電廠內汽水化驗取樣冷卻，鍋爐及熱力系統中的水大都溫度較高，而高水溫不便于取樣，也不便于測定，在取樣中應加以冷卻，所以要把取樣點的樣品引進取樣冷卻器進行冷卻，一般要求保證流量在500-700mL/min時，樣品能冷取到30-40度以下，滿足中華人民共和國電力行業DL/T 457—91的標準 [1]  。

　　特點

　　取樣冷卻器適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點。 [2]

　　規格型號

　　QYL-133/0.3 QYL-159/0.35 QYL-219/0.45 0.38 QYL-273/0.55 [2]

　　規格標準

　　1：取樣器管為不銹鋼，殼體為碳鋼。 [2]

　　2：取樣冷卻管一般選直徑10、12、14、16、18mm（也可用戶指定）接口可選焊接和法蘭，冷卻水接口為DN25，外螺紋。 [2]

　　3：一般選型常為：QYL-159/0.32、QYL-219/0.40和QYL-273/0.54。

　　4：是否需組合式(即是否要支架、水槽、閥門等）。
